光腔衰荡光谱检测系统

光腔衰荡光谱检测系统


 产品简介
  光腔衰荡光谱技术是近年来兴起的一种新型光谱检测方法。该技术具有吸收光程长,

不受光源强度起伏影响的特点,特别适合物质微弱吸收,而且装置简单、易于定量测量,

被应用于镜片反射率的精确测量(精确度高达10-4~10-6)和微量气体检测等方面。

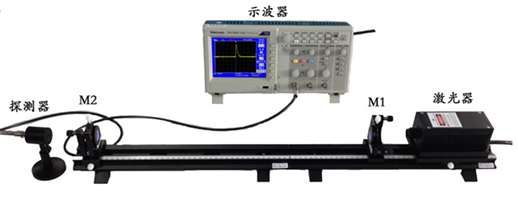

  在光腔衰荡光谱检测系统中,脉冲激光器作为光源,如图所示,高反射率腔镜M1

M2构成衰荡腔,当脉冲激光沿着光轴注入到腔内,激光脉冲在两个腔镜之间来回反射

而形成振荡。在腔镜M2后,由光电探测器检测腔内激光脉冲的衰减过程,并记录激光

在腔内的衰荡时间,在腔镜反射率已知的情况下,可以计算腔内气体浓度的变化。



■ 产品参数

短脉冲激光器

脉宽5~20ns,频率<10KHz,功率0~100mW

高速光电探测器

Si基光电探测器,信号上升时间1ns,光谱响应范围400-1100nm

衰荡腔

腔长600mm(可定制),腔镜反射率>99.92%@中心波长

其它

示波器、气室。

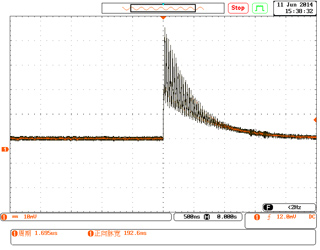

 测试信号

              600mm直腔衰荡谱

■ 应用案例



      北京交通大学理学院用CNI光腔衰荡光谱检测系统,进行能见度检测实验。
