R系列环形光源

环形光源由高亮LED阵列特殊设计而成，光源角度以中心垂直线为基准，提供多种不同照射角度选择，适应于检测物体的边缘清晰特征，突出感兴趣的被测物体信息，解决对角照射阴影问题。

主要应用：字符识别检测、条码二维码识别、外观检测、尺寸测量、PCB基板检测定位、IC半导体检测、显微镜头照明使用

产品特点：安装简单、设计紧凑，角度多样化设计并且可以定制，高密度LED阵列设计、亮度高、均匀性好，可选配漫反射板增加光源均匀性。

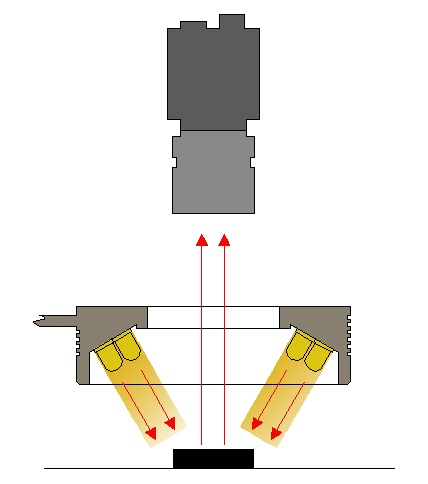

命名规则：				照射示意图：
R 70 30 - W 环形光源外径大小发光角度颜色（单位：mm，发光角度为与垂直轴线夹角）
	产品型号系列类型	型号	功率（蓝/绿/白）		功率（红/红外）	照射角度	外径尺寸
	环形光源	R3215-R/G/B/W/IR	24V/1.1W		24V/0.7W	15°	32mm
	环形光源	R4225-R/G/B/W/IR	24V/1.5W		24V/1.1W	25°	42mm
	环形光源	R50-R/G/B/W/IR	24V/2.4W		24V/1.4W	垂直照射	50mm
	环形光源	R6030-R/G/B/W/IR	24V/2.6W		24V/1.6W	30°	60mm
	环形光源	R6060-R/G/B/W/IR	24V/2.6W		24V/1.6W	60°	60mm
	环形光源	R6090-R/G/B/W/IR	24V/2W		24V/1.2W	90°	60mm
	环形光源	R70-R/G/B/W/IR	24V/2.8W		24V/1.8W	垂直照射	70mm
	环形光源	R7015-R/G/B/W/IR	24V/3.0W		24V/2.6W	15°	70mm
	环形光源	R7030-R/G/B/W/IR	24V/3.0W		24V/2.1W	30°	70mm
	环形光源	R7560-R/G/B/W/IR	24V/3.5W		24V/2.4W	60°	75mm
	环形光源	R8060-R/G/B/W/IR	24V/3.8W		24V/2.6W	60°	80mm
	环形光源	R9015-R/G/B/W/IR	24V/5.0W		24V/3.5W	15°	90mm
	环形光源	R9690-R/G/B/W/IR	24V/2.3W		24V/1.5W	水平照射	96mm
	环形光源	R10315-R/G/B/W/IR	24V/7.5W		24V/5.8W	15°	103mm
	环形光源	R12030-R/G/B/W/IR	24V/7.8W		24V/6.1W	30°	120mm
	环形光源	R12060-R/G/B/W/IR	24V/6.4W		24V/5.8W	60°	120mm
	环形光源	R12075-R/G/B/W/IR	24V/7.5W		24V/5.1W	75°	120mm
	环形光源	R14030-R/G/B/W/IR	24V/8.3W		24V/6.2W	30°	140mm
	环形光源	R14090-R/G/B/W/IR	24V/3.2W		24V/2.3W	水平照射	140mm
	环形光源	R15060-R/G/B/W/IR	24V/9.4W		24V/7.2W	60°	150mm
	环形光源	R18060-R/G/B/W/IR	24V/14W		24V/11W	60°	180mm
	环形光源	R18075-R/G/B/W/IR	24V/7.5W		24V/6.0W	75°	180mm
	环形光源	R20860-R/G/B/WIR	24V/10.2W		24V/8.5W	60°	208mm
