组合积分球

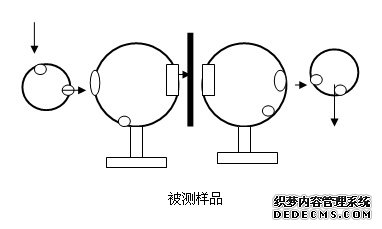

 这种组合球大多是研究机构用于研究课题，可以较灵活的改变光路，可以根据研究目的进行不同的积分球组合，从而得到理想的试验结果。

微光积分球测试系统JFQ15  750/150属于高精度微光系统，适用于实验室测量/微光补偿/模拟星空/低照下的的各项试验和检测。其系统结构紧凑，涵盖了光电操作系统和机械调节系统。光电操作系统涵盖了电源系统/电动光阑系统/微光探测系统，机械调解系统包含了手动光阑调解/积分球仰角调解。通过严格的技术指标检测，符合微光积分球测试系统方案的各项要求。

二、性能指标
1.积分球主球口200mm输出照度在1lx至1*10-6xl可调。。
2.测量精度与输出精度+/-5%。
3.实验光源采用进口欧司朗溴钨灯 12V/10W 色温2856K 可更换灯具实现多种光源检测。
4.高精度电动可调光阑，其小步进可达0.001mm，实现30000步可调。
5.微光积分球测试系统稳定，操作简单。
6.主球750mm附球150mm搭配铝合金可旋转支架，多角度可调。实现测量光路的多样性和实用性。
7.球内喷涂F4

　　在涂层方面，国内低端的主要为氧化镁(MgO)，硫酸钡(BaSO4)，较高端的则有国产聚四氟乙烯(F4)。F 4代替常用的氧化镁(MgO)，硫酸钡(BaSO4)作积分球涂层，在0.2~2.5微米波长范围内，光谱反射比都高于MgO和BaSO4，且反射比中性好，有利于减小它对积分球非中性的影响。另外，涂层粘性好，不易破裂与起皱，灰尘可以用清洁的毛刷清除，不会损伤涂层。 F4涂层不怕潮湿，暴露在紫外光下也不易变黄。根据测光积分球的基本原理，使用F4涂层的积分球可以大大提高积分球的效率，通常为MgO和BaSO4的2~3倍。这有利于低透射、弱反射光信号测量，不仅可以提高测量的灵敏度，而且也大大改善了测量的信噪比。

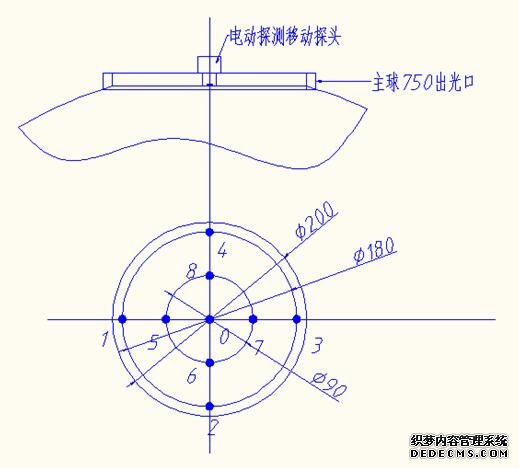

探测点探测值如下表

解释仪器探测相对值R:  R实际就是照度之所以说相对是因为在实际的照度上放大了10倍，也就是在此种情况下实际输出照度为40.3lx
均匀性计算=1-非均匀性
非均匀性即是面均匀性偏差为（Rmax-Rmin）/R均*100%
=（405-396）/401*100%
=2.24%
即面均匀性为1-2.24%
=97.76%

微光积分球JFQ15750150积分球主球出光口200mm光斑面均匀性优于97.5%。

微光积分球JFQ15750150测试系统稳定性检测报告
检测项目：微光积分球JFQ15750150测试系统2H内稳定性
实验器材 ：KWZ-2000光照度计/进口欧司朗溴钨灯64415S  12V/10W /高精度KEYSIGHT电源E3632A/链接线/待测JFQ15750150系统等
实验步骤：
按照所需实验电路连接图接好电路，点亮进口溴钨灯64415S。在设定恒压12V状态下，微光积分球JFQ15750150测试系统各光阑闸口调至大，监控积分球2H内，微光照度计KWZ-2000的数值变化。从而计算系统2H内系统稳定性。
实验点亮溴钨灯20min后，待系统稳定记录数值如下表

从测试看出系统大亮度可达到5lx
其2H内系统变化5.2828-5.1928=0.09
变化率=变化/原有*100%=0.09/5.1928*100%=1.73%
微光积分球JFQ15750150测试系统2H内稳定性为1-1.73%=98.27%
结论微光积分球JFQ15750150测试系统2H内稳定性优于98%
