焦距750光谱仪/单色仪

特点：

非对称水平Czerny-Turner光路,消慧差设计,可改善谱线对称性和提高光学分辨率
消二次色散设计，有效抑制杂散光
可根据具体需求灵活配置多块光栅
RS232接口通过计算机控制光栅转换,滤光片更换,波长扫描,实现全自动宽光谱测试
入光口可与我公司各种光源配套使用，可配光纤接口
可连接我公司任意一款单点探测器和其它附件，还可以连接线阵、面阵探测器做摄谱仪使用，其中Omno300/Omno500/Omno750系列光谱仪具有两个可选出光口位置
精密蜗轮蜗杆传动，准确度和重复性高，噪声低，使用寿命长
狭缝设计独特，刃口自动保护，宽度调节对称性，好使用寿命长
配有充氮气专用口，便于在紫外和近红外有大气吸收谱的波段范围内使用
选材精细，工艺规范，制作精良，具有良好的性能指标和批量一致性
光学室和机械传动室严格分开，避免后者产生杂散光及润滑油微量挥发对光学件的污染

型号划分：

型号	特点
Omno751	出、入口垂直分布单色仪，出口安装狭缝
Omno752	出、入口平行分布单色仪，出口安装狭缝
Omno753	双出口单色仪，均安装狭缝，手动切换
Omno754	双出口单色仪，均安装狭缝，电动切换
Omno755	出、入口垂直分布光谱仪，垂直出口安装CCD
Omno756	双出口光谱仪，垂直出口安装CCD，平行出口安装狭缝，手动切换
Omno757	双出口光谱仪，垂直出口安装CCD，平行出口安装狭缝，电动切换

技术参数：

焦距(Focal Length)	750mm
F/#	F/9.7
杂散光(Stray Light)	5×10^-4
小步距(Minimum Step)	0.0023nm
标准配置光栅参数(Standard 3 Gratings)	1200-300（1200g/mm,λ_p=300nm） 600-750（600g/mm,λ_p=750nm） 300-1250（300g/mm,λ_p=1250nm）
光栅名称(Grating)	光栅S68x68x6
光栅有效使用面积(Grating Size)	68mm×68mm
狭缝有效尺寸(Slits Size)	刃口10μm自动保护，宽10μm-3mm可调；高14mm
外形尺寸(Size)	800mm×450mm×204mm
重量(Weight)	32kg

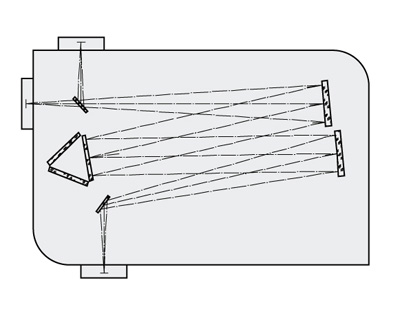

光路图：

控制软件：
