焦距150光谱仪/单色仪

特点：

·非对称水平CTr光路设计，可改善谱线对称性和提高光学分辨率
·消二次色散设计，有效抑制杂散光
·可根据具体需求灵活配置光栅
·RS232接口通过计算机控制光栅转换、滤光片更换和波长扫描，实现全自动宽光谱测试
·入光口可与我公司各种光源配套使用，可配光纤接口
·可连接我公司任意一款单点探测器和其它附件，还可以连接线阵、面阵探测器做摄谱仪使用，其中Omno300/Omno500/Omno750系列光谱仪具有两个可选出光口位置,可安装CCD
·精密蜗轮蜗杆传动，准确度和重复性高，噪声低，使用寿命长
·狭缝设计独特，刃口自动保护，宽度调节对称性，好使用寿命长
·配有充氮气专用口，便于在紫外和近红外有大气吸收谱的波段范围内使用
·选材精细，工艺规范，制作精良，具有良好的性能指标和批量一致性
·光学室和机械传动室严格分开，避免后者产生杂散光及润滑油微量挥发对光学件的污染

技术参数：

焦距(Focal Length)	150mm
F/#	F/4.5
杂散光(Stray Light)	5×10-4
小步距(Minimum Step)	0.0045nm
光栅名称(Grating Name)	光栅S30x30x6
光栅有效使用面积(Grating Size)	30mm×30mm
标准配置光栅 (Standard 2 Gratings)	1200-300（1200g/mm,λp=300nm） 600-1000（600g/mm,λp=1000nm）
狭缝有效尺寸(Slits Size)	刃口10μm自动保护，宽10μm-3mm可调，高5mm
外形尺寸(Size)	298mm×200mm×185mm
光路中心高	140mm（±5mm可调）
重量(Weight)	10kg

单色仪光栅表：

光栅型号	线色散 (nm/mm)	准确度（nm）	重复性（nm）	分辨率（nm）	理论光谱范围(nm)	机械光谱范围(nm)
2400-250	2.7	0.13	0.05	0.2	185-500	0-550
1800-250	3.6	0.17	0.08	0.27	185-500	0-730
1800-500	3.6	0.17	0.08	0.27	330-730	0-730
1200-250	5.4	0.25	0.1	0.4	185-500	0-1100
1200-300					200-600
1200-500					330-1000
600-300	10.8	0.5	0.2	0.8	200-600	0-2200
600-400					260-800
600-500					300-1000
600-750					500-1500
600-1000					660-2000
600-1250					830-2200
300-500	21.6	1.0	0.4	1.6	330-1000	0-4400
300-1250					830-2500
300-1800					1200-3600
300-3000					2000-4400
150-4000	43.2	2.0	0.8	3.2	2600-8000	0-8800
66-DB	97	4.6	1.8	7.3	2500-25000	0-20000
50-12000	130	6	2.4	9.6	8000-24000	0-26400

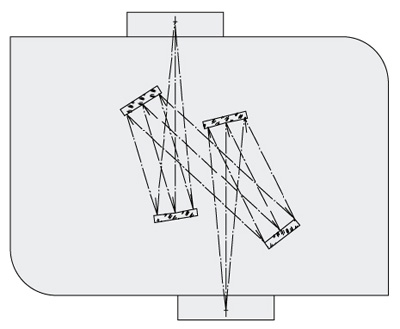

光路图：

软件控制图：
